Wie verbessern 3D-gedruckte Einlagen den Schutz von Eishockeyhelmen?

Die grundlegende Architektur des Kopfschutzes im Eishockey erlebt derzeit den bedeutendsten Wandel seit Jahrzehnten. Wir bewegen uns weg von traditionellen statischen Schäumen hin zu technischen digitalen Materialien, die auf höchstem professionellen Niveau, einschließlich der NHL, validiert wurden. Herkömmliche Schaumstoffe mit doppelter Dichte erfordern einen Kompromiss zwischen Stoßdämpfung, Gewicht und Wärmeregulierung. Im Handel erhältliche Standardformen hinterlassen häufig Mikrospalte zwischen dem Schädel und der Auskleidung, wodurch die optimale Energieverteilung bei Stößen verringert wird. Die Einführung des 3D-gedruckten Liner-Eishockeyhelms geht diese Kompromisse durch die Verwendung einstellbarer Gitterstrukturen an. In diesem Leitfaden werden die Technik, die Schutzfunktionen und die praktischen Realitäten des Upgrades auf 3D-gedruckte Helmtechnologien bewertet. Wir werden uns ansehen, wie sich diese Materialien auf dem Eis verhalten, wie sie die Hitze bei intensiven Einsätzen regulieren und was Spieler wissen müssen, bevor sie ihre Ausrüstung wechseln.

• Dynamische Stoßabsorption: 3D-gedruckte Gitterstrukturen ermöglichen eine variable Dichte innerhalb einer einzigen durchgehenden Auskleidung und optimieren so die Energieverteilung sowohl bei Stößen mit niedriger Geschwindigkeit als auch bei Stößen mit hoher Geschwindigkeit.

• NHL-validierte Technologie: Ursprünglich für den NHL-Einsatz eingeführt und zertifiziert, stellen 3D-gedruckte Liner in Industriequalität einen nachweislichen Fortschritt in der professionellen Schutzausrüstung dar.

• Hervorragende Wärmeregulierung: Im Gegensatz zu geschlossenzelligen Schäumen, die Wärme speichern, fördert die offene Strebengeometrie der 3D-gedruckten Einlagen aktiv die Luftzirkulation und reduziert so die Kerntemperatur und Ermüdung.

• Individualisierung vs. Einzelhandel: Während echte kundenspezifische 3D-gedruckte Liner ein professionelles Kopfscannen erfordern, bieten Einzelhandelsversionen im Vergleich zu herkömmlichen Schaumstoffblöcken immer noch eine überlegene Mikroverstellbarkeit und Konformität.

• Der Kosten-Kompromiss: 3D-gedruckte Helme stellen die höchste Preisklasse auf dem Markt dar; Käufer müssen die Premiumkosten gegen die spezifischen Schutz- und Leistungsanforderungen ihres Spielniveaus abwägen.

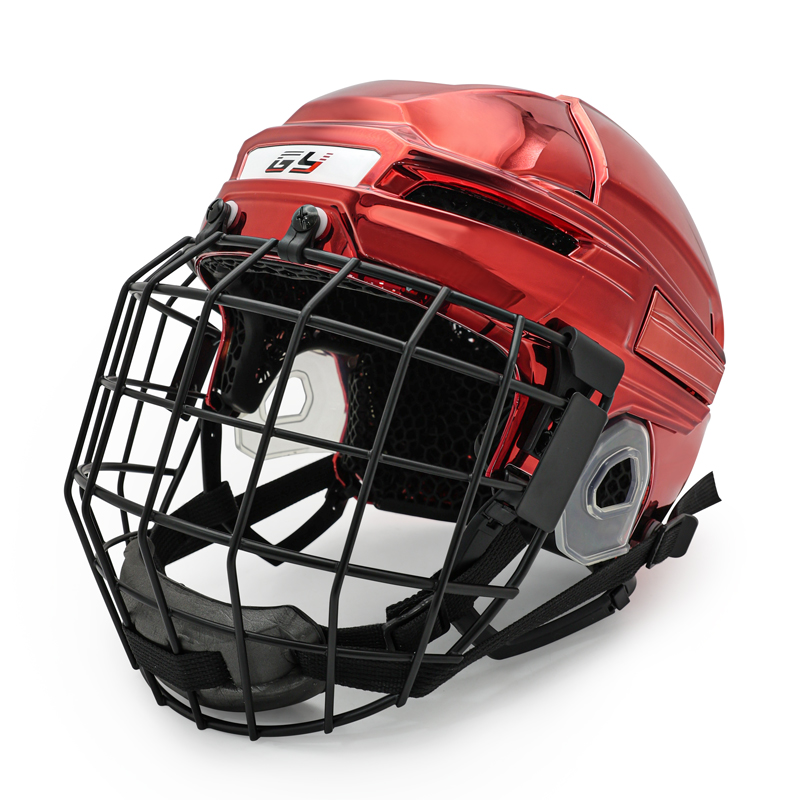

Die Technik hinter einem 3D-gedruckten Liner-Eishockeyhelm

Ein Elite-Helm muss Rotations- und Linearkräfte bewältigen und gleichzeitig leicht und komfortabel bleiben. Bei der herkömmlichen Herstellung sind die Möglichkeiten begrenzt, wie viele unterschiedliche Schaumdichten ohne zusätzliche Masse zusammengeklebt werden können. Jahrelang verließen sich Gerätemanager und Hersteller auf Schaumstoffe aus Vinylnitril (VN) und expandiertem Polypropylen (EPP). VN sorgt für eine weiche, bequeme Passform, gibt aber bei starken Stößen schnell nach. EPP bewältigt Hochgeschwindigkeitstraumata effektiv, fühlt sich aber am Schädel starr an. Für deren Kombination sind Klebstoffe und segmentierte Blöcke erforderlich. Diese Blöcke erhöhen das Gewicht und stören die kontinuierliche Energieübertragung über die Helmschale.

Der 3D-Druck in Industriequalität führt digitalen Schaum aus Elastomer-Polyurethan ein. Im Gegensatz zum Filamentdruck für Endverbraucher, bei dem Kunststoffe Schicht für Schicht geschmolzen werden, werden in der industriellen Produktion Technologien wie Digital Light Synthesis (DLS) eingesetzt. Bei diesem Verfahren werden flüssige Harze und molekularer Sauerstoff zur Herstellung isotroper Teile verwendet. Das resultierende Material verhält sich in alle Richtungen konsistent. Dies ist eine strenge Anforderung, um unvorhersehbare Stöße auf dem Eis zu absorbieren, bei denen Spieler mit hoher Geschwindigkeit auf die Bande, das Eis oder aufeinander treffen.

Der wahre Vorteil liegt in der Physik von Gitterstrukturen. Ingenieure ändern die Dicke der Streben, die Zellengeometrie und die Materialdämpfungseigenschaften innerhalb eines einzigen, kontinuierlichen Druckdurchlaufs. Bei einem Aufprall knicken einzelne Streben ein, scheren und dämpfen die Energie dynamisch. Dickere Streben sitzen über den Schläfen oder dem Hinterhauptrücken, um schwere Schläge abzuwehren. Für mehr Komfort sitzen dünnere, flexiblere Streben an der Krone. Diese variable Dichte wird erreicht, ohne dass separate Materialstücke hinzugefügt werden müssen. Es sorgt dafür, dass die Gesamtstruktur kohärent bleibt und sehr gut auf verschiedene Aufprallarten reagiert.

Um den Wandel zu verstehen, bedenken Sie die Herstellungsbeschränkungen von Standardschaum. Schaumstoffblöcke werden geschnitten und in statische Formen geformt. Sie können ihre Dichte nicht gleichmäßig von einem Millimeter zum nächsten ändern. Ein 3D-gedrucktes Gitter ändert die Dichte nahtlos. Der Drucker härtet einfach dickere Streben in Bereichen aus, die eine hohe Schlagfestigkeit erfordern, und dünnere Streben dort, wo Komfort und Flexibilität erforderlich sind. Dieses kontinuierliche Gefälle eliminiert die harten Übergangszonen, die man bei Dual-Density-Schaumstoffhelmen findet, die oft Druckstellen am Kopf des Spielers erzeugen.

Darüber hinaus verfügt das in diesen Linern verwendete Elastomer-Polyurethan über eine hohe Rückprallelastizität. Herkömmlicher VN-Schaum lässt sich komprimieren und braucht Zeit, um wieder in seine ursprüngliche Form zurückzukehren. Wenn ein Spieler in einer einzigen Schicht mehrere Schläge einsteckt, kann es sein, dass sich der Schaumstoff zwischen den Schlägen nicht vollständig erholt. Das 3D-gedruckte Gitter schnappt sofort zurück. Es behält seine volle Schutzwirkung, unabhängig davon, wie oft es während eines Spiels komprimiert wird.

Bewertung des Schutzes: Absorbieren 3D-gedruckte Einlagen Stöße besser?

Um zu beurteilen, ob die Umstellung auf 3D-Druck eine messbare Verbesserung der Spielersicherheit bringt, muss untersucht werden, wie das Material mit komplexen Kräften umgeht. Hockeyschläge erfolgen selten in einer geraden Linie. Streifschläge gegen die Bande oder Kollisionen mit anderen Spielern erzeugen Scherkräfte. Diese Kräfte bewirken, dass sich der Kopf schnell dreht. Die Bewältigung dieser Rotation ist das Hauptaugenmerk der modernen Kopfschutztechnik.

Gitterstrukturen zeichnen sich durch ein multidirektionales Aufprallmanagement aus. Flachschaum lässt sich linear komprimieren. Eine 3D-gedruckte Matrix schert seitlich. Diese seitliche Bewegung trägt dazu bei, die Energie abzuleiten, die die Rotationsbeschleunigung verursacht. Das Gitter fungiert als Aufhängungssystem. Dadurch kann sich die Außenschale des Eishockeyhelms leicht bewegen, unabhängig davon, ob die Innenschale den Kopf des Spielers umschließt. Dieser Entkopplungseffekt reduziert die plötzliche Drehbewegung, die auf den Schädel übertragen wird.

Diese variable Dichte funktioniert ohne zusätzliches Gewicht. Die äußeren Schichten des Gitters fühlen sich weich am Kopf an und sorgen für sofortigen Komfort. Wenn das Gitter durch einen Aufprall komprimiert wird, versteifen sich die tieferen, dichteren Schichten exponentiell. Dieser progressive Widerstand verhindert, dass der Liner bei einem Hochgeschwindigkeitstrauma durchschlägt. Die Energie breitet sich durch die miteinander verbundenen Streben nach außen aus, anstatt direkt zum Schädel durchzudringen.

Diese Liner sind vollständig von HECC, CSA und CE zertifiziert. Sie bestehen strenge Testprotokolle für Profi- und Amateurspiele. Sie übertreffen durchweg die grundlegenden Testwerte für lineare und rotierende Stoßdämpfung. Allerdings verhindert kein Helm eine Gehirnerschütterung vollständig. Schutztechnologien mildern die Schwere der Auswirkungen. Sie können die Bewegung des Gehirns im Schädel bei plötzlicher Verzögerung nicht stoppen. Die Spieler müssen weiterhin die richtigen Kontrolltechniken und das Situationsbewusstsein auf dem Eis üben.

Lassen Sie uns die spezifischen Auswirkungsszenarien aufschlüsseln, bei denen Gitterstrukturen herkömmliche Schäume übertreffen:

1. Stöße bei geringer Geschwindigkeit: Klebestreifen am Helm oder leichte Stöße gegen das Glas. Die dünnen Außenstreben lassen sich leicht zusammendrücken und absorbieren die störende Energie, ohne einen Stoß auf den Spieler zu übertragen.

2. Lineare Hochgeschwindigkeitsstöße: Eine direkte Kollision mit den Brettern. Das Gitter wird stark komprimiert. Die dickeren Basisstreben greifen ein, sorgen für massiven Widerstand und verteilen die Kraft über einen großen Bereich der Helmschale.

3. Rotationsschläge: Ein flüchtiger Schulterschlag auf den Kiefer oder die Seite des Kopfes. Das Gitter schert seitlich. Die Streben biegen sich vor dem Komprimieren seitlich, absorbieren die Rotationsenergie und verlangsamen die Drehbewegung des Kopfes.

Leistungs- und Komfortfaktoren in einem Premium-Eishockeyhelm

Über den Schutz hinaus muss ein Helm während eines 60-minütigen Spiels funktionieren, ohne Ermüdung oder Ablenkung zu verursachen. Herkömmliche geschlossenzellige Schaumstoffe wirken als Isolatoren. Sie halten die Körperwärme am Schädel fest. Dies führt zu übermäßigem Schwitzen, Unwohlsein und einem gesteigerten Anstrengungsempfinden. Ausrüstungsmanager haben ständig mit Spielern zu kämpfen, die sich über Überhitzung bei älteren Helmmodellen beschweren.

Die Wärmeregulierung ist ein Hauptvorteil von 3D-gedruckten Linern. Die offene Zellstruktur des Gitters besteht größtenteils aus Luft. Diese Geometrie erleichtert aktiv den Luftstrom über die Kopfhaut, während der Spieler skatet. Die Wärme wird vom Scheitel des Kopfes schnell abgeleitet. Dies führt zu physiologischen Vorteilen wie weniger Schweiß, der in die Augen tropft, niedrigeren Kerntemperaturen und einer verbesserten Ausdauer am Ende des Spiels. Wenn ein Spieler mit Höchstgeschwindigkeit läuft, strömt kalte Luft durch die Lüftungsschlitze des Helms und strömt direkt durch das Gitter, wodurch der Kopf sofort gekühlt wird.

Auch Passform und Konformität erfahren deutliche Verbesserungen. Die Gitterstruktur wirkt wie eine Reihe unabhängiger Federn. Es passt sich asymmetrischen Kopfformen weitaus besser an als Hartschaumblöcke. Diese Mikroverstellbarkeit eliminiert die Druckstellen und heißen Stellen, die häufig während der Einlaufphase herkömmlicher Helme auftreten. Der Liner passt sich der einzigartigen Topographie des Schädels an und sorgt so für maximalen Oberflächenkontakt.

Durch den erhöhten Oberflächenkontakt verteilt sich die Aufprallenergie über eine größere Fläche. Es verbessert die Schutzeigenschaften des Helms zusätzlich. Wenn ein Helm den Kopf nur an vier Punkten berührt, konzentriert sich die Aufprallkraft auf diese vier Punkte. Ein 3D-gedruckter Liner berührt den Kopf über Tausende einzelner Knoten. Die Kraft verteilt sich gleichmäßig und reduziert lokale Traumata.

Spieler bemerken auch einen Unterschied im Feuchtigkeitsmanagement. Herkömmliche Schäume absorbieren mit der Zeit Schweiß, werden schwer und beherbergen Bakterien. Das im 3D-Druck verwendete Elastomer-Polyurethan nimmt kein Wasser auf. Schweiß läuft an den Streben ab und verdunstet durch den hohen Luftstrom schnell. Dadurch bleibt der Helm während des Spiels leichter und lässt sich zwischen den Eiszeiten deutlich einfacher reinigen und trocknen.

Vergleich führender 3D-gedruckter Eishockeyhelm-Technologien

Verschiedene Hersteller wenden den 3D-Druck auf unterschiedliche Weise bei ihren Flaggschiffmodellen an. Sie konzentrieren sich entweder auf den kontinuierlichen Austausch des Liners oder auf die gezielte digitale Schaumintegration. Das Verständnis dieser Ansätze hilft Spielern, das richtige System für ihre Kopfform und ihren Spielstil auszuwählen.

CCM nutzt ein kontinuierliches Gitterdesign, das in Zusammenarbeit mit Carbon 3D entwickelt wurde. Es wurde in den Spitzenmodellen implementiert und ist der erste NHL-zertifizierte 3D-gedruckte Innenschuh. Das Design ersetzt fast alle herkömmlichen Schaumstoffe durch die Elastomermatrix. Dies maximiert die Atmungsaktivität und bietet eine sehr gleichmäßige Passform, die sich dynamisch an den Kopf anpasst. Durch die kontinuierliche Beschaffenheit des Drucks gibt es keine Nähte oder Klebeverbindungen, die mit der Zeit versagen könnten.

Bauer geht mit digitalem Schaum anders um. Sie integrieren neben herkömmlichen Schaumstoffen auch 3D-gedruckte Einsätze. Dieser hybride Ansatz legt häufig den Schwerpunkt auf personalisiertes 3D-Kopfscannen. Sie erstellen individuelle Einsätze, die genau den Konturen des Schädels eines Spielers entsprechen. Die 3D-gedruckten Abschnitte sind strategisch in Zonen mit hoher Belastung platziert und verbinden die neue Technologie mit bewährten Schaumstoffarchitekturen. Dies ermöglicht ein vertrautes Gefühl und verbessert gleichzeitig den Schutz in kritischen Bereichen.

Bei der Bewertung dieser Technologien müssen die Spieler ihre spezifischen Bedürfnisse berücksichtigen. Ein Spieler, der mit Überhitzung zu kämpfen hat, wird am meisten von einem vollständig durchgehenden Gitternetz profitieren. Ein Spieler mit einer sehr unregelmäßigen Kopfform bevorzugt möglicherweise ein Hybridsystem, das einen benutzerdefinierten 3D-Scan verwendet, um maßgeschneiderte Einsätze zu erstellen. Beide Systeme stellen eine enorme Verbesserung gegenüber herkömmlichen Schaumstoffen für den Einzelhandel dar.

Kompromisse und Umsetzungsrealitäten

Die Umstellung auf einen 3D-gedruckten Liner erfordert die Bewertung konzeptioneller Kompromisse. Die Premium-Investitionsstufe dieser Helme erfordert, dass Käufer die Vorteile gegen ihr spezifisches Spielniveau abwägen. Elite- und Kontaktspieler profitieren immens vom fortschrittlichen Rotationsschlagmanagement und der Wärmeregulierung. Gelegenheitsspieler oder Ligaspieler, die nicht mit dem Körper in Berührung kommen, werden möglicherweise feststellen, dass ein richtig angepasster EPP/VN-Helm der Mittelklasse ihren Bedürfnissen angemessenen Schutz bietet.

Haltbarkeit und Lebensdauer sind häufige Anliegen. Elastomeres Polyurethan bietet deutliche Haltbarkeitsvorteile gegenüber Standardschäumen. Herkömmliche Schäume verhärten, schrumpfen oder verdichten sich mit der Zeit und verlieren so ihre schützenden Eigenschaften. Die Elastomerstreben in einem 3D-gedruckten Liner widerstehen dieser Verschlechterung. Sie behalten ihre Rückpralleigenschaften auch nach wiederholten Stößen und Schweißeinwirkung. Das Material wird in kalten Arenen nicht spröde und sorgt so für eine gleichbleibende Leistung unabhängig von der Eisbahntemperatur.

Die Wartung erfordert besondere Sorgfalt. Um einen 3D-gedruckten Liner zu reinigen, ohne das Elastomermaterial zu beschädigen, sollten Spieler aggressive Chemikalien oder Trocknung bei hoher Hitze vermeiden. Spülen Sie den Liner mit frischem Wasser ab und lassen Sie ihn an einem gut belüfteten Ort an der Luft trocknen, um die Integrität des Gitters zu bewahren. Lassen Sie den Helm niemals im heißen Kofferraum eines Autos liegen und verwenden Sie keinen Haartrockner darauf, da extreme Hitze die präzisionsgefertigten Streben verformen kann.

Passformabweichungen bleiben beim Kauf von Einzelhandelsmodellen ein Risiko. Während sich das Gitter außergewöhnlich gut an die Kopfhaut anpasst, muss die äußere Polycarbonatschale dennoch zum Gesamtkopfprofil des Spielers passen. Ein hochentwickelter Innenschuh kann eine Schale, die grundsätzlich die falsche Form für den Träger hat, nicht ausgleichen. Ein ovaler Kopf in einer runden Schale wird immer noch Druck auf die Schläfen ausüben, unabhängig vom Innenmaterial.

Abschließend muss der Trugschluss des DIY-3D-gedruckten Schutzes angegangen werden. Selbstgedruckte Helme aus Verbraucherkunststoffen wie PLA oder PETG sind gefährlich. Diesen Materialien fehlen die Stoßdämpfungseigenschaften, die Scherfähigkeit und die progressive Widerstandsfähigkeit zertifizierter Elastomer-Digitalschaumstoffe. Sie zersplittern oder übertragen beim Aufprall direkte Kraft auf den Schädel. Die Verwendung eines selbstgemachten Innenfutters in einem Eishockeyhelm ist für jedes Spielniveau höchst unsicher und führt zum Erlöschen aller HECC- und CSA-Zertifizierungen.

Abschluss

1. Besuchen Sie einen zertifizierten Gerätemonteur, um Ihre spezifische Kopfform zu messen und festzustellen, ob Sie ein ovales oder rundes Profil haben.

2. Testen Sie die Passform verschiedener 3D-gedruckter Modelle im Einzelhandel, um sicherzustellen, dass sich die äußere Polycarbonatschale perfekt an Ihre Kopfform anpasst, ohne sich ausschließlich auf die Auskleidung zum Füllen von Lücken zu verlassen.

3. Stellen Sie sicher, dass die HECC- oder CSA-Zertifizierungsaufkleber auf der Rückseite des Helms vorhanden und gültig sind, bevor Sie ihn auf das Eis bringen.

4. Richten Sie eine Routine ein, bei der Sie den Helm nach jedem Spiel mit frischem Wasser abspülen und an der Luft trocknen lassen, um die Integrität des Elastomergitters zu erhalten.

FAQ

F: Sind 3D-gedruckte Eishockeyhelme schwerer als herkömmliche Schaumstoffhelme?

A: Elastomere Polyurethan-Gitter haben im Allgemeinen ein vergleichbares Gewicht wie herkömmliche EPP/VN-Schaumstoffe, obwohl einige Modelle möglicherweise etwas schwerer sind. Das durchgehende Matrix-Design bietet jedoch eine hervorragende Gewichtsverteilung, sodass sich der Helm beim Spielen ausgewogen und weniger schwerfällig anfühlt.

F: Kann ein 3D-gedruckter Eishockeyhelm mit Innenfutter Gehirnerschütterungen verhindern?

A: Kein Helm verhindert Gehirnerschütterungen. 3D-Liner zeichnen sich durch die Energieverteilung und die Bewältigung von Rotationskräften aus, wodurch die Schwere des Aufpralls verringert wird. Sie können jedoch nicht verhindern, dass sich das Gehirn bei plötzlicher Verzögerung im Schädel bewegt.

F: Wie lange hält ein 3D-gedruckter Hockeyhelm-Innenschuh?

A: Sie halten sich an die standardmäßige Lebensdauer der HECC-Zertifizierung, die in der Regel 6,5 Jahre beträgt. Elastomere Materialien widerstehen tatsächlich dem Aushärten oder Aushärten, unter dem herkömmliche Schäume im Laufe der Zeit leiden, und behalten so ihre Schutzeigenschaften länger bei.

F: Benötige ich einen individuellen Kopfscan, um einen 3D-gedruckten Hockeyhelm zu kaufen?

A: Nein. Einzelhandelsmodelle verwenden eine Standardschale mit einem äußerst anpassungsfähigen 3D-Innenfutter, das sich mikroanpassend an Ihren Kopf anpasst. Echte maßgeschneiderte Modelle erfordern einen 3D-Scan für eine maßgeschneiderte Passform des Innenschuhs, aber Einzelhandelsversionen bieten immer noch eine hervorragende Konformität.

F: Kann ich meine eigene Eishockey-Helmauskleidung zu Hause mit PLA oder TPU in 3D drucken?

A: Auf keinen Fall. Verbraucher-3D-Drucktechnologien und Hobbymaterialien verfügen nicht über die elastischen, stoßabsorbierenden Eigenschaften des industriellen DLS-Drucks. DIY-Auskleidungen zerbrechen oder können keine Energie absorbieren, was sie höchst unsicher macht.

F: Wie reinigt man ein 3D-gedrucktes Helmfutter?

A: Spülen Sie den Liner mit frischem Wasser ab und verwenden Sie bei Bedarf eine milde Seife. Lassen Sie es immer bei Raumtemperatur an der Luft trocknen. Vermeiden Sie hohe Hitze, Haartrockner oder aggressive chemische Lösungsmittel, da diese die gedruckten Elastomerstreben beschädigen können.
